起源の場所:
シェンゼン,中国
ブランド名:
Dothinkey
証明:
CE
モデル番号:
CP20

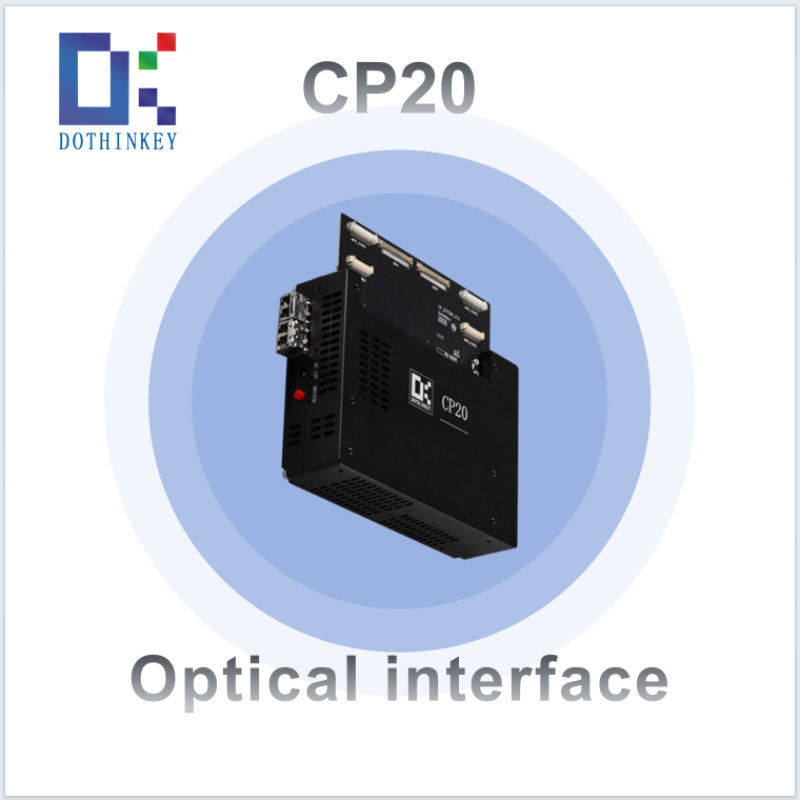

USB MIPIフレームグリッバー 産業用グレード D PHY と 8X39 OS サポート
特徴:
1双 MIPI D/C-PHY イメージング インターフェイス
MIPI D-PHY 1.2 および C-PHY 1.1 プロトコルに対応する二チャネル画像取得,高解像度のセンサーでは1レーンあたり最大6Gbpsのデータレートをサポートする.
2. 2×5 構成可能な電源レール
10つの独立したプログラム可能な出力 (0.8V~3.3V, ±1%の精度) があり,同時に複数のセンサーによる電源最適化が可能である (例:2.2Vコア+1.8VI/O).
3多域電流センサー
100mAから10nAまでの精度測定 (FS精度0.5%) 動力電源分析のための自動レンジング
4. 66チャネルOSテストマトリックス
プログラム可能な負荷スイッチによる66の信号経路 (接触抵抗 <1 Ω) の間でのオープン/ショート検出.
5ダイナミック製品IDプログラミング
機内EEPROMは,IoT/Industry 4.0の追跡を目的とした128ビット独自の識別子構成をサポートする.
6. アナログ測定インターフェース
外部電圧/電流モニタリング (例えば温度,環境騒音) のための ±10V 入力範囲の16ビットADC.
7リアルタイム鉄道監視
連続電圧フィードバック (50 kHz サンプリング, ±0.5%精度) 超電圧/低電圧警報
84本のケルヴィン電源の配送
2メートルケーブル (4ワイヤー構成) 横断で<10mVの電圧低下のリモコンセンシング補償
スキマ:
電源コネクタの説明:
CP20 製品仕様
| ピン番号 | ピン名 | ピンタイプ | 機能 |
| A27 | B_DOVDD | パワー | 画像センサー10 電源 |
| A28 | B DOVDD FB | インプット | 画像センサー10 電源 遠隔ケルビン補償 |
| A29 | B DVDD | パワー | 画像センサーコア電源 |
| A30 | B DVDD | パワー | 画像センサーコア電源 |
| A31 | B DVDD | パワー | 画像センサーコア電源 |
| A32 | B DVDD | パワー | 画像センサーコア電源 |
| A33 | B DVDD | パワー | 画像センサーコア電源 |
| A34 | B DVDD FB | インプット | 画像センサー10 電源 遠隔ケルビン補償 |
| A35 | B AVDD | パワー | 画像センサーの基準電圧測定ピン |
| A36 | B AVDD | パワー | 画像センサーコア電源 |
| A37 | B AVDD | パワー | 画像センサーコア電源 |
| A38 | B AVDD FB | インプット | 画像センサーコア電源 |
| A39 | B AGND | パワー | 画像センサーGND |
