モデル番号:

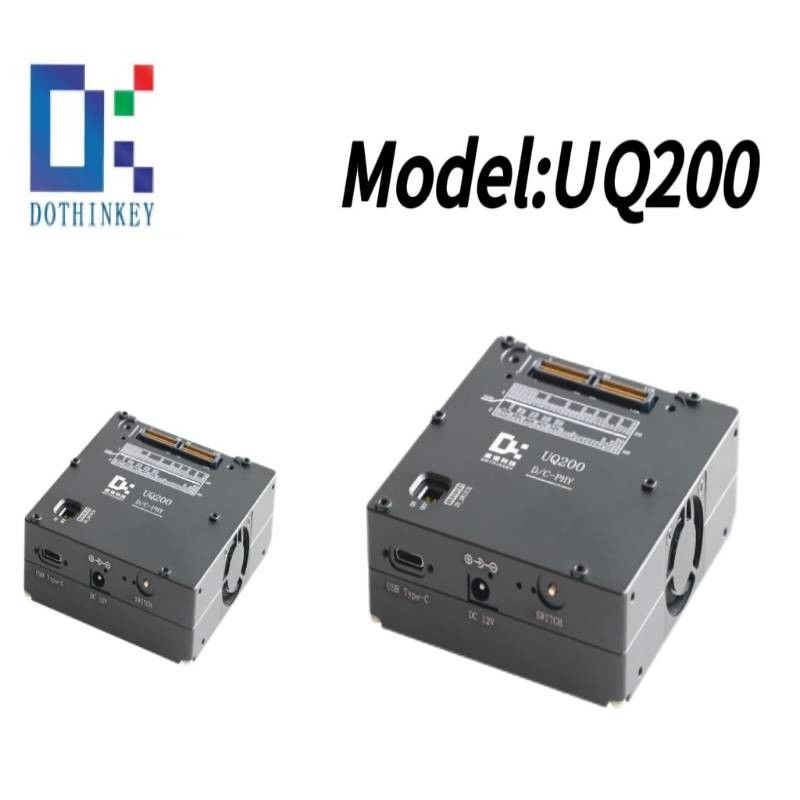

UQ200
UQ200 モバイル電話カメラのアプリケーション 高速MIPIC-PHY
1. 地上接続の仕様
UQ200画像センサーは二重地域 (AGNDとDGND) を組み込む.統一地システムを実装する際には,AGNDとDGNDの両方がセンサーの地端に共通の接続を共有することができる.
2.I2C インターフェースの構成
プログラム可能な集積式プルアップレジスタ (選択可能な560Ω,1.5kΩ,または4.7kΩ;工場デフォルト1.5kΩ) は,DOVDDに参照されたI2Cラインで提供されています.引き上げ抵抗は,ファームウェア制御によって動的に調整することができます.
3.GPIO プログラム可能なインターフェース
ソフトウェアで構成可能な機能が備わっており,各GPIOにはDOVDDへの4.7kΩのプルアップが組み込まれています.これらのピンは,プログラム可能なI/O設定を通じてアプリケーション特有のカスタマイズをサポートしています.
4システム上の理由
この端末は,外部の電源配給 (システム地面域) に専用で,適切なオープン/ショートテスト能力を維持するために,センサー地面ネットワークから隔離されなければなりません.
5.PIN管理を予約する
このピンは,内部システム使用のために予約されており,独自の内部ルーティングを組み込んでいます.これらのピンを接続状態で保持してください.外部接続またはインターピンのショートカットを避ける必要があります.
6製品モジュールのインターフェース説明図
お問い合わせを直接お問い合わせください
