Dothinkey 高速画像アグレイバー UQ200 USB3.0シリーズ
1申請
高速C-PHYカメラテストのために 高速C-PHYデバッグ,検証,テスト
1) 送電速度
750MB/s 最大送信速度
C-PHY 3.5GSps/Trio
D-PHY 2.5Gbps/レーン
USB3.1トランスミッション
2.設計ガイド
1) GND接続に関するガイドライン
UQ200シリーズの画像センサーは2種類のGND (AGNDとDGND) を提供している.センサーのGNDが分割されていない場合,AGNDとDGNDはセンサーのGNDピンに共同接続することができる.
2) I2C プルアップレジスタの配置
I2Cピンは,DOVDDに引っ張られる内部プログラム可能なプルアップレジスタ (4.7KΩ,1.5KΩ,および560Ωオプション,デフォルト 1.5KΩ) を搭載している.ユーザーは必要に応じてソフトウェア機能を介してレジスタントを構成することができます.
3) GPIO 機能の構成
GPIOピンは,DOVDDへの内部4.7KΩのプルアップ抵抗で柔軟な機能構成をサポートする.ユーザーはアプリケーション要件に基づいてソフトウェアを通じて機能性を定義することができます.
4) システムレベルの GND 予防措置
このピンは周辺電源 (システムレベルのGND) に専用されており,センサーのGNDに直接接続してはならない.そうすることで,Open/Short (OS) テスト機能が妨害される可能性があります.
5) 予約されたピン処理
このピンは内部使用のために予約され,特別な内部接続があります.他のピンと短回路をしたり,外部接続をしないでください.それは浮き続けなければなりません.
3外部インターフェースの分布図

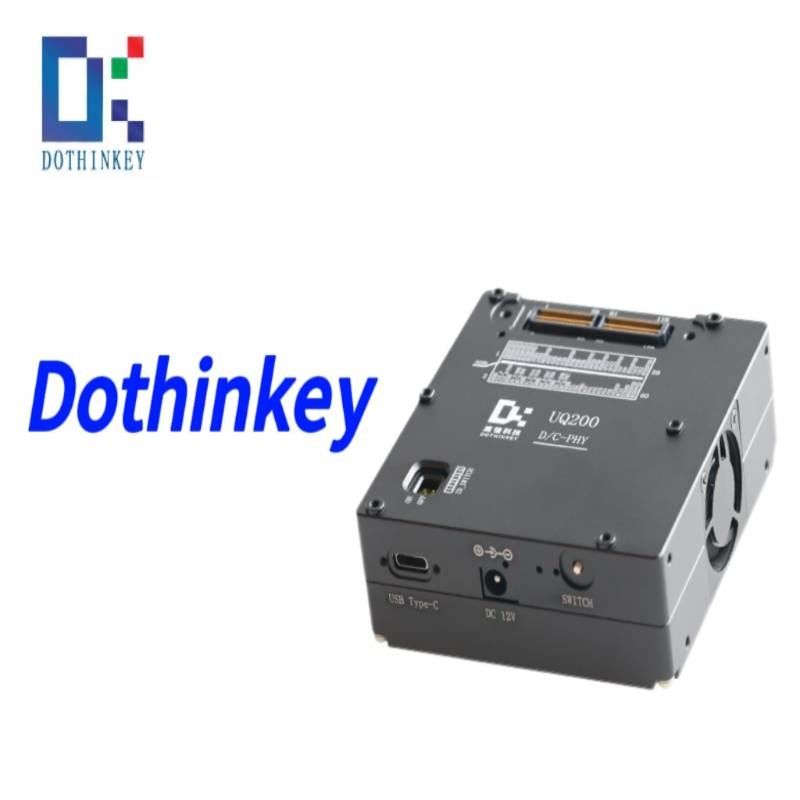

4UQ200 メインビュー
