起源の場所:
シェンゼン,中国
ブランド名:
Dothinkey
モデル番号:
GX4

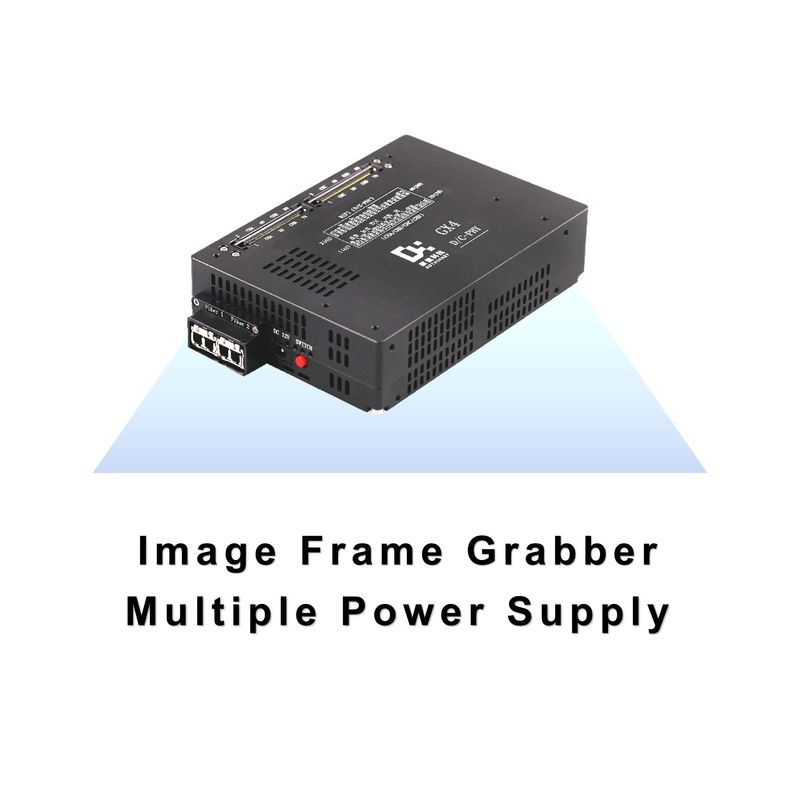

複数の電源画像フレームグリッバー
GX4 Image Frame Grabber の MIPI チャンネル関連パラメータの意味は以下のとおりです.
MIPIチャネル値
4C:C-PHYチャネルが4つあることを示します.
4D: 4つのD-PHYチャネルがあることを示します.
3D+1C: 3つのD-PHYチャンネルと1つのC-PHYチャンネルがあることを示します.
3C+1D: 3つのC-PHYチャンネルと1つのD-PHYチャンネルがあることを示します.
2D+2C: 2つのD-PHYチャネルと2つのC-PHYチャネルがあることを示します.
MIPI D-PHY 1/2/4 レーン
D-PHY:
物理層インターフェース規格.モバイルアプリケーションプロセッサとカメラやディスプレイなどの周辺機器間の高速データ転送に使用される.
レーン:
D-PHYでは,データはレーンを通じて送信され,各レーンは2つの差異信号線で構成される. 1/2/4レーンは,データ送信にそれぞれ1,2または4レーンがサポートされていることを意味します.
MIPI C-PHY 1/2/3 トリオ
C-PHY:
MIPIアライアンスが導入した新しい物理層インターフェース規格で,D-PHYと比較してデータ送信効率と帯域幅が高い.
トリオ:
C-PHYでは,D-PHYのように微分ペアを使用するのではなく,3つの信号線 (すなわちトリオ) のグループでデータを送信します. 1/2/3 トリオは1,2,3のデータ転送をサポートすることを意味します.3つのトリオ, に対応する.
|
センサー対応機能 |
|||
| センサーインターフェース |
MIPI D-PHY CSI MIPI C-PHY CSI |
||
|
MIPI 最大率 |
GX4 |
CHA/CHB |
MIPI D-PHY1.9Gbps/Lane MIPI C-PHY1.9Gsps/Trio |
|
CHC/CHD |
MIPI D-PHY1.9Gbps/Lane MIPI C-PHY1.5Gsps/Trio |
||
