起源の場所:
シェンゼン,中国
ブランド名:
Dothinkey
証明:
CE
モデル番号:
CP20

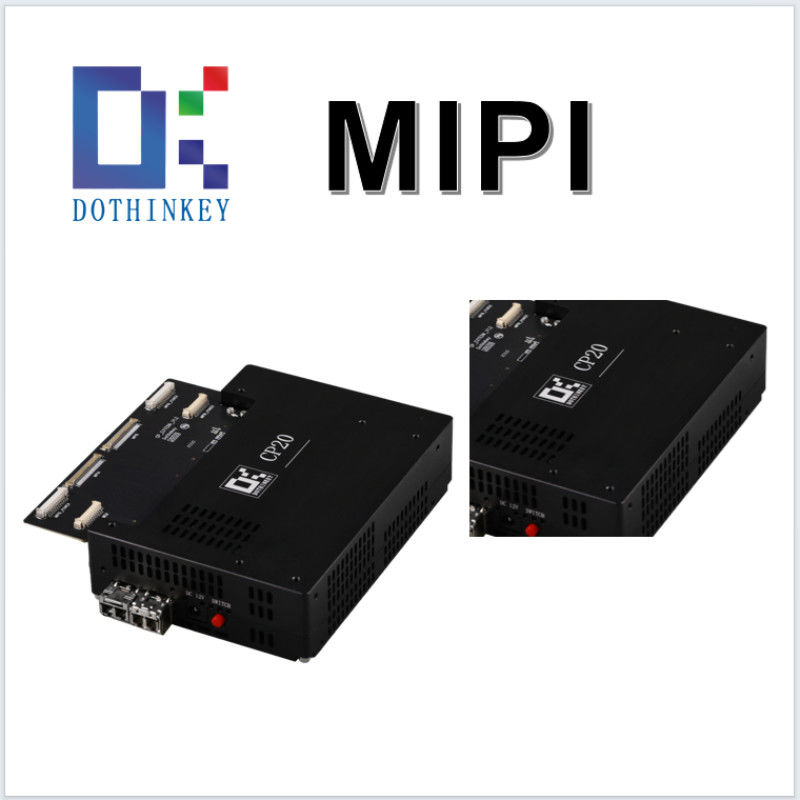

自動車用画像フレームグリッバー MIPI CSI DSPソリューションのための光学インターフェース
特徴:
1双重 MIPI D/C-PHY インターフェイス
2チャネルMIPI D-PHY/C-PHYプロトコルによる高速画像取得.
22×5 プログラム可能な電源レール
複数のセンサーとの互換性のために 10 つの独立した電圧チャネル (2.2V設定可能)
3複数の範囲の電流検出
mAからnAまでの精度測定 <1%の誤差率で
4. 66チャネルOSテスト
66の信号経路で開いた/短断検出
5プログラム可能な製品ID
自動化されたシステム統合のためのデバイスの識別
6アナログ信号インターフェース
補助診断用の外部電圧/電流入力
7センサーの電圧監視
リアルタイム・レール測定 (±0.5%の精度)
84線ケルヴィン補償
リモート電圧検知 線抵抗効果を消す
スキマ:
サイズ:
CP20 製品仕様
| ピン番号 | ピン名 | ピンタイプ | 機能 |
| A14 | A_AGND | パワー | 画像センサー アナログ GND |
| A15 | A_AVDD2 | パワー | 画像センサー アナログ GND |
| A16 | A_AVDD2 | パワー | 画像センサーのアナログ電源 |
| A17 | A_AVDD2 | パワー | 画像センサーのアナログ電源 |
| A18 | A_AVDD2_FB | インプット | 画像センサー アナログ電源 リモートケルビン補償フィードバックピン |
| A19 | A_DGND | パワー | 画像センサー アナログ GND |
| A20 | A_ADC1 | インプット | 画像センサーの基準電圧測定ピン |
| A21 | A_ADC2 | インプット | 画像センサーの基準電圧測定ピン |
| A22 | A_ADC3 | インプット | 画像センサーの基準電圧測定ピン |
| A23 | A_ADC4 | インプット | 画像センサーの基準電圧測定ピン |
| A24 | A_DGND | パワー | 画像センサー アナログ GND |
| A25 | A_POL | I/O | 画像センサーデジタルGND |
| A26 | B_DOVDD | パワー | 画像センサー10 電源 |
