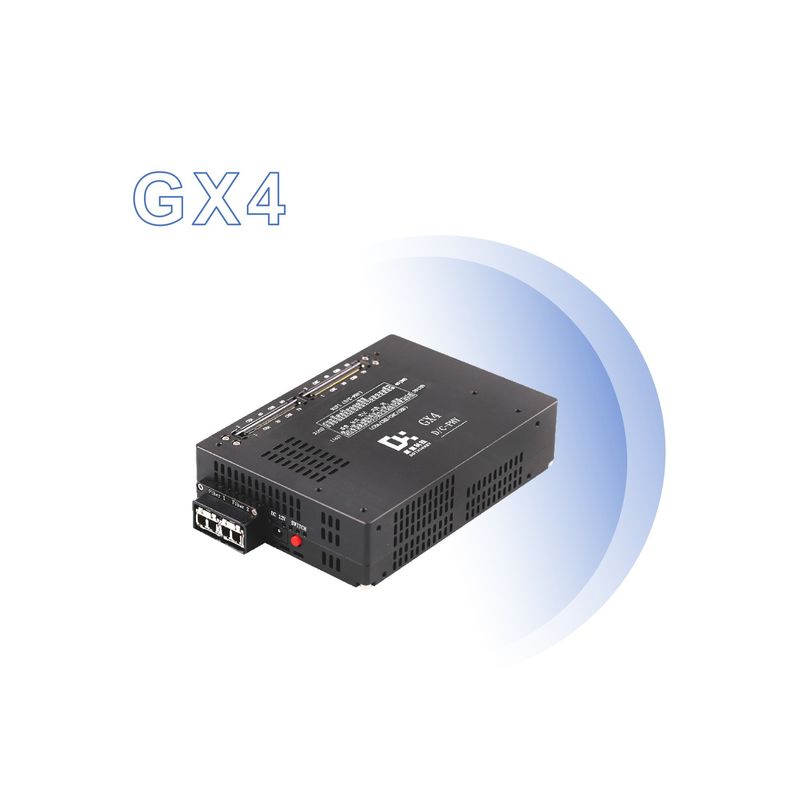

Dothinkey カメラ機能テスト イメージフレームグリッバー 10G 光ファイバーインターフェース

カメラ機能テスト イメージフレームグリッバー Dothinkey

Dothinkey Image Frame Grabber は,カメラモジュールの次の機能をテストできます.

1画像取得と送信

MIPIチャネル試験:

Dothinkey UC930, MU960Pro,その他の Image Grabber は高速 MIPI チャンネルをサポートし, 4LANE の最高サポートなどの異なるレーンカウントの下でデータ送信をテストできます.データ帯域幅は最大1.5Gbps/LANEまたは1.6Gbps/LANEなどで,高速データ送信におけるカメラモジュールの安定性と精度を保証する.

パラレルポートモジュール試験:

標準の並列ポートモジュールテストをサポートし,並列ポートビット幅は最大16bitをサポートすることができ,従来の並列ポートカメラモジュールのテスト要件を満たします.

DVS モジュールの試験:

DVS モジュールのテストをサポートし,並行DVS モジュールのビット幅は最大16bitをサポートできます.DVS技術に基づくカメラモジュールのデータ収集と送信性能をテストするために使用できる.

画像形式のサポート:

RGB565,YUV422,RAW8,RAW10,RAW12,RAW14,RAW16など様々な画像形式をサポートする.カメラモジュールの異なる画像形式の処理と出力能力を包括的に評価できる.

2電源と電流検出
複数の電源と検出:

例えば UC930 イメージフレームグリッバーには7つの独立した高精度低ノイズデジタルDCセンサー電源がありますカメラモジュールの異なる部分に正確な電源を提供し,各電源の待機電流を検出できるAVDD,DOVDD,VPP2など,電源チャネルの一部もTOFモジュールの電源と電流取得をサポートする.

高電流検出精度:

いくつかの画像フレームグリッバーは,精密機器レベルでの現在の検出技術で装備されており,最小解像度は10nAで,ダイナミクスを正確に測定することができます.センサーの静電と待機電流カメラモジュールの消費電力性能と電力管理能力を評価するのに役立ちます.

3オープン・ショート・サーキット検出
高精度OS試験:

高精度なオープン/ショート検知技術で装備されている Image Frame Grabberは,多チャンネルオープン/ショート回路検知までサポートします.F22Pro テスト ボックスのような 292チャネル OS テストをサポート, イメージフレームグリッバーは294チャネルのOSテストをサポートし, イメージフレームグリッバーは最大33チャネルのオープン/ショートサーキット検出をサポートします.そして,OSのテスト電圧とテスト電流の柔軟な設定を通じて,ハードウェア接続のオープン/ショート回路問題を正確に判断することができます.柔軟なOSテスト電圧設定とテスト電流設定を通じて,ハードウェア接続のオープンとショート回路の問題を正確に決定し,カメラモジュールの回路接続の品質を保証することができます..

4特殊機能試験
TOF モジュールのサポート:

これはTOFモジュールの電源と電流取得をサポートし,MU960Pro,UC930などの画像フレームグリッバーは,TOFカメラモジュールの距離測定のテスト要件を満たすことができます.3Dモデリングその他のアプリケーション.

小抵抗試験:

F22ProとGQ4A Image Frame Grabberは,モジュールブレーキの抵抗試験に適した小さな抵抗測定をサポートします.モジュールの支架の溶接品質と接触抵抗を検出できますモジュールの電気接続の信頼性を確保するため

I3C バス通信:

いくつかの画像フレームグラバーは,カメラモジュールとホスト間の高速通信をサポートするF22Pro,GQ4Aなど,I3C SDR通信モードをサポートします.より高いデータ転送速度とより効率的な通信プロトコルのためのカメラモジュールの将来のニーズを満たす.

LP 極限電圧調整:

LP 極限電圧調整に対応し,異なるモジュールの LP 極限電圧調整に従って調整でき,LP 極限電圧が不適格なモジュールを遮断する.モジュールの品質を正確に制御する低消費電力のモードでモジュールの安定性と信頼性を確保します.
