起源の場所:
シェンゼン,中国
ブランド名:
Dothinkey
証明:
CE
モデル番号:
CP20

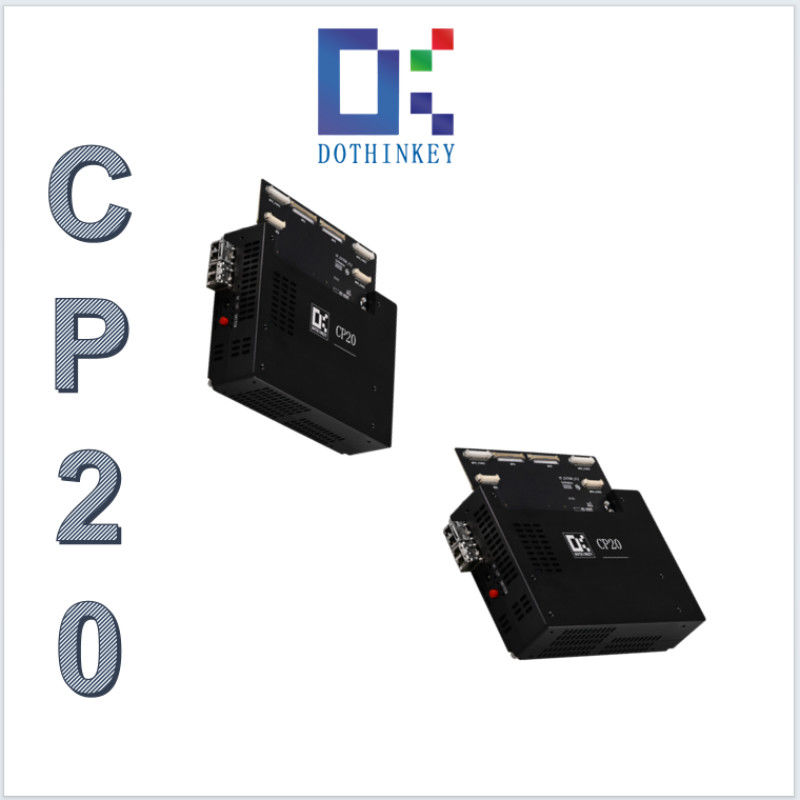

SPI 20MHzとケルビン補償のCP20フレームグレーバーボード
特徴:
1双 MIPI D/C-PHY イメージング インターフェイス
MIPI D-PHY と C-PHY 規格に準拠する2チャネル高速画像取得で,高度な画像センサーとのシームレスな統合をサポートする.
22×5 プログラム可能なセンサー電源
10つの独立して設定可能な電圧レール (例えば2.2V,1.8V) で,センサーの精密な電源調整が可能で,マルチセンサー互換性も可能である.
3複数のスケール電流検出 (mA/μA/nA)
ミリアンペア,マイクロアンペア,ナノアンペア範囲で高精度な電流測定,超低電力センサーの特徴付けに最適です.
4. 66チャネルオープン/ショート (OS) テストマトリックス
66のテストチャネルで総合的な接続性検証を行い,高密度センサー配列で信号の整合性を確保します
5. 動的製品ID設定
自動化生産環境における追跡性とシステムレベルの管理のための機内デバイス識別プログラム
6. アナログ測定インターフェース
外部アナログ信号 (電圧/電流) の直接入力により,補助診断と環境パラメータのモニタリングを容易にする.
7リアルタイム パワーレール監視
センサーの電源レールにおける連続電圧測定 ±0.5%の精度で,ミッション・クリティカルアプリケーションにおける安定性にとって極めて重要です.
8遠隔ケルビン補償技術
4本のケルヴィン線を介してアクティブライン抵抗補償,長距離電源配送における電圧低下の誤りを排除する.
スキマ:
サイズ:
CP20 製品仕様
| ピン番号 | ピン名 | ピンタイプ | 機能 |
| A1 | A_DOVDD | パワー | 画像センサー10 電源 |
| A2 | A_DOVDD | パワー | 画像センサー10 電源 |
| A3 | A DOVDD_FB | インプット | 画像センサー10 電源 リモートケルビン補償フィードバックピン |
| A4 | DVDD | パワー | 画像センサー10 電源 |
| A5 | DVDD | パワー | 画像センサー10 電源 |
| A6 | DVDD | パワー | 画像センサー10 電源 |
| A7 | DVDD | パワー | 画像センサー10 電源 |
| A8 | DVDD | パワー | 画像センサー10 電源 |
| A9 | DVDD FB | インプット | 画像センサー10 電源 リモートケルビン補償フィードバックピン |
| A10 | AVDD | パワー | 画像センサー10 電源 |
| A11 | AVDD | パワー | 画像センサー10 電源 |
| A12 | AVDD | パワー | 画像センサー10 電源 |
| A13 | A_AVDD FB | インプット | 画像センサー10 電源 リモートケルビン補償フィードバックピン |
