起源の場所:
シェンゼン,中国
ブランド名:
Dothinkey
証明:
CE
モデル番号:
CP20

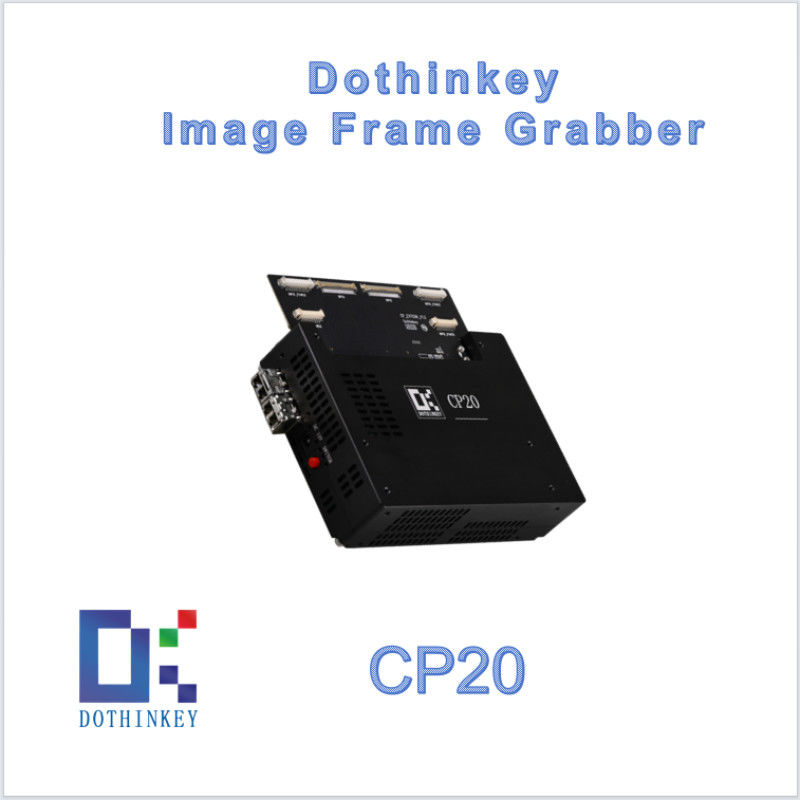

Dothinkey MIPIキャプチャカード 10経路 DSP パワー CSI/C PHY互換性
特徴:
1双重 MIPI D/C-PHY 画像
MIPI規格に準拠する高速ダブルチャネルキャプチャ
22×5 調節可能なセンサー電源
プログラム可能な電圧レール (例えば2.2V) 10個,マルチセンササポート.
3. 電流センサー (mA/μA/nA)
ミリアンペアからナノアンペアまでの精度測定
4. 66チャネルOSテスト
66の信号線で オープン・ショート・サーキット検出
5ダイナミック製品ID
システム追跡可能なプログラム可能なデバイスの識別
6. アナログ入力インターフェース
外部の電圧/電流信号の測定をサポートする.
7リアルタイムの電圧監視
センサーの電源レールで ±0.5%の精度
8遠隔ケルヴィン補償
4本の線で検出すれば 線抵抗の誤りも排除できる
スキマ:
サイズ:
CP20 製品仕様
| ピン番号 | ピン名 | ピンタイプ | 機能 |
| A1 | A_DOVDD | パワー | 画像センサー10 電源 |
| A2 | A_DOVDD | パワー | 画像センサー10 電源 |
| A3 | A DOVDD_FB | インプット | 画像センサー10 電源 リモートケルビン補償フィードバックピン |
| A4 | DVDD | パワー | 画像センサー10 電源 |
| A5 | DVDD | パワー | 画像センサー10 電源 |
| A6 | DVDD | パワー | 画像センサー10 電源 |
| A7 | DVDD | パワー | 画像センサー10 電源 |
| A8 | DVDD | パワー | 画像センサー10 電源 |
| A9 | DVDD FB | インプット | 画像センサー10 電源 リモートケルビン補償フィードバックピン |
| A10 | AVDD | パワー | 画像センサー10 電源 |
| A11 | AVDD | パワー | 画像センサー10 電源 |
| A12 | AVDD | パワー | 画像センサー10 電源 |
| A13 | A_AVDD FB | インプット | 画像センサー10 電源 リモートケルビン補償フィードバックピン |
