起源の場所:
シェンゼン
ブランド名:
Dothinkey
証明:
CE
モデル番号:

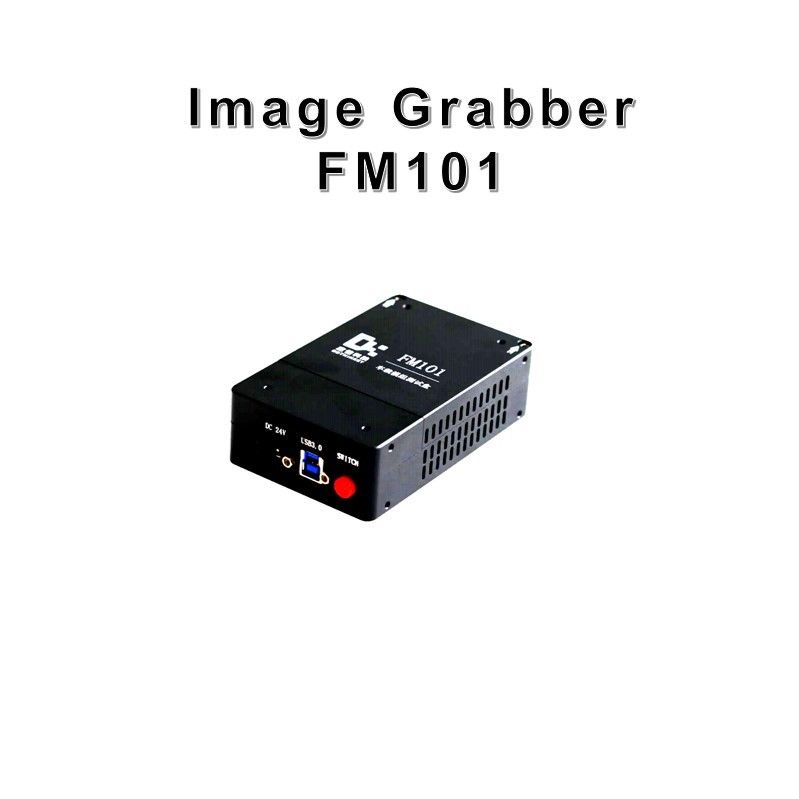

FM101
5Gbps自動車画像:内部校正とAAテストソリューション
FM101 自動車モジュール試験システムの特徴
シングルカメラ テスト ソリューション
FAKRA同軸 (単端) とSTPの差異インターフェースの両方をサポートする
自動車用カメラモジュールの検証用に特別設計
総合的なモニタリングと診断
リアルタイムの電流消費量監視
フレームレート測定と分析
詳細なエラー報告:
• フレーム の 誤り
• リンク の 誤り
• 解読 の 誤り
アドバンスト イメージ& パワー マネジメント
全画像のキャプチャと保存能力
統合されたパワー・オーバー・コアックス (POC) サポート:
• 電源の供給
• 電圧測定
車両照明モジュールの専用LED電源
柔軟な設定オプション
選択可能な解離ソリューション
主要な自動車規格と互換性
• MAXIM シリーズ化
• TI シリーズ化
市販のシリアル化モジュールを多数サポート
プログラム可能な電源範囲と精度
| プログラム可能な電源範囲と精度 | |||||||
| チャンネル | 出力電圧範囲 | 前に進んで | 負荷なし出力電圧の精度 | 最大出力電流 | 現在の買収決議 | 現在の取得精度 | POC電圧取得の精度 |
| CH1 CH2 |
0.8Vから18V | 0.1V | 0.8Vから6V :±60mV 6Vから18V :±1% |
1A | 0.1mA | 0-0.05A :±1.5mA 0.05A-1A :±1% |
0.8Vから6V :±60mV 6Vから18V :±1% |
インターフェイス機能説明
| 1 | パワー出力インターフェース | 外部電源設備は許されない!それはPOC電源から独立した外部モジュールの補給照明に電力を供給するために使用され,接続されています.電線端末のPIN間隔は3です.81mm |
| 2 | カメラモジュールインターフェースA | デフォルト標準構成:同軸インターフェース (COAX),FAKRAコネクタ,Z型防犯インターフェース,水中青 |
| 3 | カメラモジュールインターフェースB | 差点インターフェイス (STP),完成品のみ予約されています.推奨モデル:D4S20G-400A5-Z,水青 (Z) タイプ・フールプローフ・インターフェース |
| 4 | 指示灯 | 赤:電源指示灯 緑:信号指示灯 |
| 5 | 試験箱の電源インターフェース | 試験箱用の専用DC24V/2.5A電源インターフェイスで,試験箱の稼働電力を供給するために使用されます. |
| 6 | USB3.0インターフェース | USB3.0通信インターフェイス |
| 7 | スイッチ | 試験箱の電源オン/オフスイッチ |
