起源の場所:
シェンゼン
ブランド名:
Dothinkey
証明:
CE
モデル番号:
ULM928

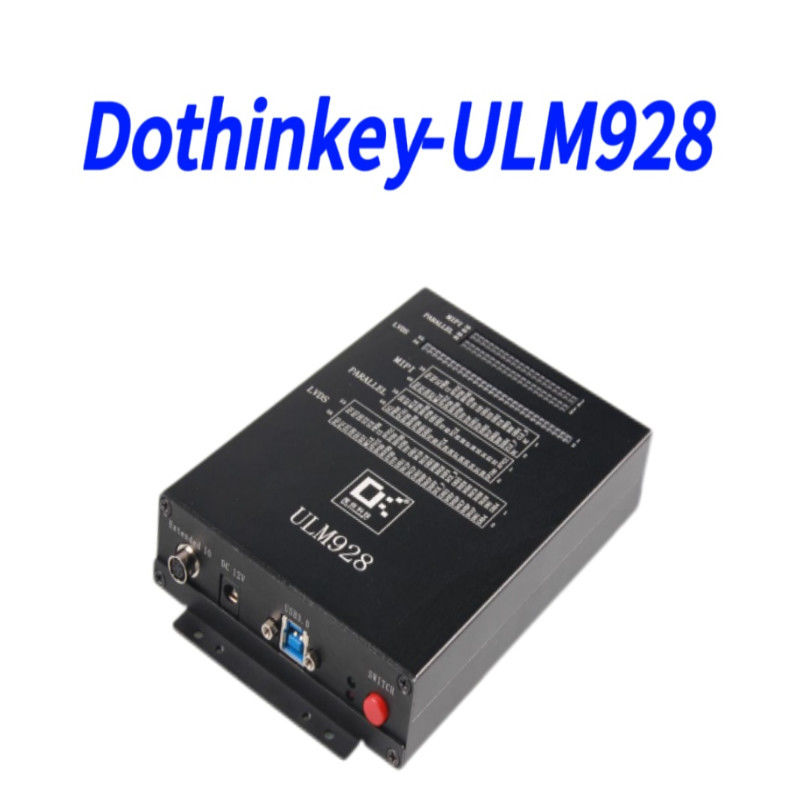

Dothinkey USB3.0 シリーズ イメージグレーバーは複数のプロトコル-MIPI,DVP,HISPI,LVDS,および SPI をサポートする
生き残る
イメージグレーバー ULM928は,高性能画像キャプチャとセンサー評価のために設計された汎用テストソリューションです. USB 3.0 インターフェースを搭載し,複数のプロトコルをサポートします.MIPI を含む,DVP,HISPI,LVDS,およびSPIにより,モバイル,自動車,監視カメラのテストに最適です.
主要 な 特徴
高速データ転送:USB 3.0 (5Gbps) は,画像処理が迅速であることを保証します.
複数のインターフェイス互換性:MIPI (4レーン@1Gbps),LVDS (10レーン@600Mbps),DVP (200MHz PCLK) をサポートしている.
精密な電力管理低騒音の電源チャネルを5つプログラムできる (最大3.3V/500mA) センサー供給.
高級電流検出:高解像度測定 (10nA) 待機状態および動的電流分析
全面的な故障検出:45チャネルオープン/ショートテストで,信頼性の高い診断のための適応性ドレッシング値.
利点
a. 強力な信号完整性を持つ高速画像撮影に最適化.
柔軟な電源供給 (2,5V~9V) により,さまざまなセンサーの要求に対応する.
c. 設定可能な電圧/電流設定により試験精度が向上する.
d. 効率的なモジュール検証を保証する幅広いデバイス互換性.
画像と送信技術仕様
1) についてセンサー互換性
a.MCLK 時計範囲6MHz~99MHz
b.MCLK 時計の精度±0.1MHz
c.SENSOR IO レベル範囲 (DOVDD の後に) -1.3V~3.3V
d.LVDS帯域幅≥600Mbps/Lane
e.LVDSデータチャネル数1/2/4/8/10 レーン
f.MIPI帯域幅≥1Gbps/ライン
g.MIPIデータチャネルの数1/2/4 レーン
h.PCLK 時計周波数200MHZ
i. 画像形式をサポートするRGB565/YUV422RAW8/RAW10/RAW12
j.RGBフォーマットをサポートする-RGB565
(2) USB3.0 メトリック
a.USB3.0 データ帯域幅-5Gbps
(3) SENSOR I2Cの技術指標
a.I2C通信速度は100K/400K/1M
