起源の場所:
シェンゼン
ブランド名:
dothinkey
証明:
CE
モデル番号:
MAX9296A

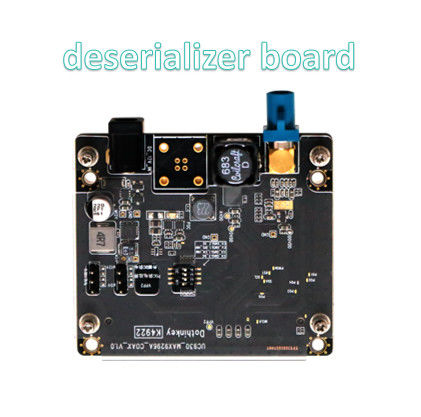

この解読板はVPP2電源このモードでは,デバイスの接続プロセスを簡素化することで,試験システムを通じて直接電源を供給できるため,外部電源アダプタは必要ありません.
任意の外部電源ソリューション:
独立電源が必要な場合は,12V/1A DC電源アダプタ搭載DCソケットに接続します.
オンボードジャンパーキャップで出力電圧を選択します:
位置A:12V DC出力
位置B:5V DC出力
注記: 短回路の危険を避けるため,電源モードを切り替える前に,システムが切断されていることを確認します.
MAX9296Aの解読チップには4つの独立した電源試験箱から提供され,以下のパラメータを厳格に遵守しなければならない.
| パワーピン | 定位電圧 | 許容範囲 | コメント |
|---|---|---|---|
| AVDD | 1.8V | ±5% | アナログ供給 |
| DOVDD | 3.3V | ±3% | デジタル出力供給 |
| DVDD | 1.2V | ±2% | デジタルコア供給 |
| AFVCC | 1.2V | ±2% | アナログフロントエンド供給 |
重要な運用要件:
電源の電圧を全て マルチメーターで確認します
システムが電源を供給している間 パワージャンパーを調整しないでください.
限界を超えた電圧は চিップに永久的な損傷を引き起こす可能性があります.
理事会は産業用接続ソリューションを採用します
物理インターフェース: 44ピン2列のピンヘッダー (2.54mm標準ピッチ)
信号プロトコル: MIPI CSI-2 規格に完全に適合している
互換性のあるデバイス: 試験箱製品の全範囲に適しています
保護設計:
ESD保護基準: ±8kV接触放電
黄金 に 塗ら れ た ピン は,長期 に 接触 する 信頼性 を 保ち ます
