起源の場所:
シェンゼン
ブランド名:
dothinkey
証明:
CE
モデル番号:
MAX9296

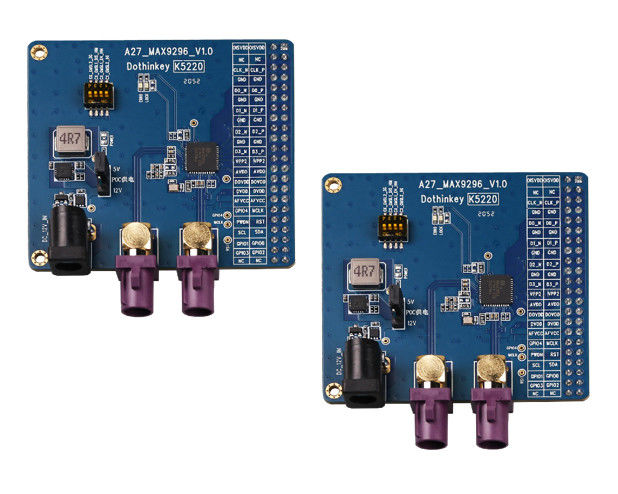

1POC 電源 式 双モード 電源 (J6 を通して選択可能): DC ソケット 電源: 外部 12V/1A 電源アダプタが必要です.J5 ジャンパー経由で12Vまたは5V出力を選択する (試験中のモジュールの燃焼を防止するために工場でデフォルトで5Vに設定). 試験室の電源:外部電源は必要なく,電源は試験箱から直接供給されます. POC電圧はAP構成 (J5が故障します) により設定されます.UC930 試験箱は 4V から 18V の調節可能な出力をサポートします.
2. MAX9296チップ電源要件 試験室から4つの電源が必要です: AFVCC&DVDD:固定1.2V (AP構成でロックする必要があります).8V (AP配置ロック). DOVDD: 1.8V~3.3Vの柔軟な調整をサポートする. 注:チップの損傷を避けるために電源をオンする前に電圧設定を確認してください.
3. API説明 標準MIPI試験箱インターフェイスと互換性のある2.54mmピッチ44PINダブルラインピンが予約されています.
4. MAX9296 互換性注記 理論的には,GMSL1/GMSL2 の複数のシリアライザーはサポートされていますが,対応するレジスタパラメータグループはペアモデルに従って構成する必要があります.
5. DIPスイッチ使用仕様 4 ポジション独立 DIPスイッチ: 各人はハードウェア機能に対応します. ルール: 一度に1 人しかオンに設定することはできません. 変更後,効果が出るには 再び電源を入れないと
