起源の場所:
シェンゼン
ブランド名:
dothinkey
証明:
CE
モデル番号:

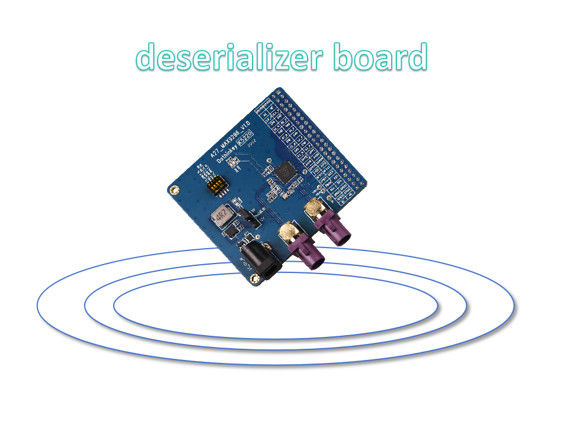

MAX9296
2つのモード (J6によって選択)
DCソケット:
外部が必要12V/1A アダプター.
使用J5選択する12Vまたは5VPOC電源については (工場デフォルト:5Vクライアントモジュールを保護する)
試験箱の電源:
外部アダプタは必要ありません
POC電圧は,AP 設定(J5 障害者)
についてUC930 試験箱POC範囲:4V~18V.
4つの電源レール (試験箱で供給しなければならない):
AFVCCとDVDD:固定1.2V(AP設定)
AVDD:固定1.8V(AP設定)
検察長調節可能 (1.8V~3.3V必要に応じて)
警告:電圧が正しく設定されていることを確認します.電源を入れない前にチップの損傷を防ぐために
44ピンの双列ヘッダー (2.54mmピッチ)MIPI インターフェイスとテストボックスとの互換性について
サポートGMSL1/GMSL2シリーズ化機しかし,必要とする異なるレジスタの構成各シリアライザーモデルについて
4対1のDIPスイッチ各スイッチは 独自のハードウェア機能を制御します
ルール:
ただ1つのスイッチ設定できるオン一度に
板を再起動する変更が有効になるために DIP 設定を変更した後.
確認するPOC の電圧要求電源モードを選択する前に,試験中のモジュールの
確認するMAX9296 電動レールの設定損傷を防ぐため,AP配置で
レジスタ初期化における衝突を避けるために,DIP スイッチガイドラインに従ってください.
