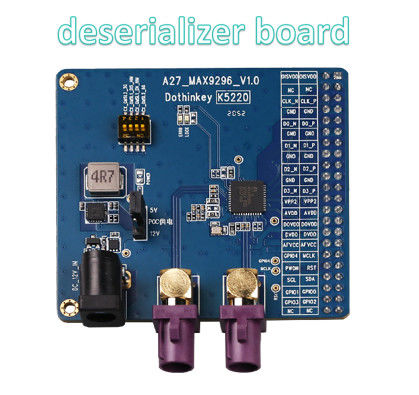

GMslデシリアライザー MIPI

(1) POC電源について:デコーダーボードは,POC電源 (J6によって選択される) に対してDCソケットまたはテストボックスの電源供給モードを2つ使用できます.解読板は,外部の12V/1A電源アダプタを別々に接続する必要があります.試験室の電源を選択する際に,J5までのPOC電源として12Vまたは5Vを選択します.解読板は別々の外部電源を必要とせず,POCをAP配置で電源供給するように設定できます (この場合はJ5ジャンプキャップが故障します)試験室UC930ではPOC電源範囲は4Vから18Vまで設定できます.J5とJ6の位置は下図に示されています.工場のデフォルト設定は,DCソケットの5V出力です (クライアントモジュールを燃やさないように)試験対象モジュールの実際の電源要件に応じて,使用前に適切なPOC電源を選択する.

(2) ディコーダーボードチップの電源について: このディコーダーボードのMAX9296チップは,4つの電源で外部に設定する必要があります.4つの電源は試験箱から電源を供給しなければならない., AFVCC と DVDD は AP 端で 1.2V に固定され, AVDD は AP 端で 1.8V に固定され, DOVDD は必要に応じて 1.8-3.3V に設定され,APに他の電圧設定がある場合このチャネルの電圧が指定された範囲に設定されていないことを確認する必要があります MAX9296チップに損傷を避けるために.

(3) インターフェースについて: 解読板は,テストボックス製品の標準MIPIインターフェースとドッキングするために2.54mmピッチ,二列の44PINピンヘッダを予約しています.

(4) MAX9296について: 公式情報によると,MAX9296は理論的には様々なGMSL1/GMSL2シリアライザーとペアリングされ,異なるGMSLシリアライザーとペアリングされた場合,異なるレジスタ パラメータ グループを設定する必要があります..

(5) DIPスイッチについて: 解読板のDIPスイッチは4イン1DIPスイッチで,それぞれが独立したハードウェア設定を表します.各ハードウェア設定は,電源オン初期化レジスタの設定の特別な機能に対応します.,一度に"DIPビット"を"ON"位置に設定できるのは"DIPビット"のみで,各DIPビットが設定された後,この設定が有効になるためには,デコーダーボードを再起動する必要があります.
