起源の場所:
シェンゼン
ブランド名:
dothinkey
証明:
CE
モデル番号:
MAX9296

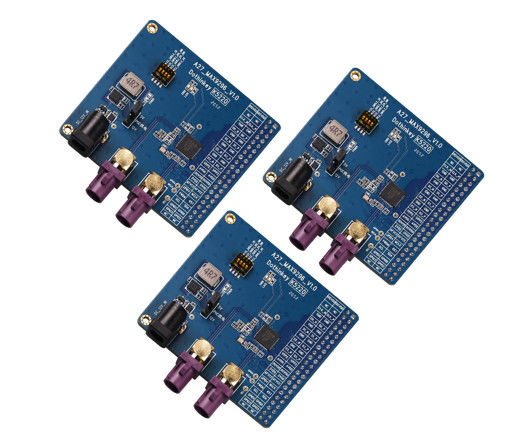

(1) POC電源について:このデコーダーボードは,POC電源 (J6によって選択される) に対してDCソケットまたは試験箱の電源供給モードを2つ使用できます.解読板は,外部の12V/1A電源アダプターに別々に接続する必要があります.テストボックスの電源を選択する際には,解読板は別々の外部電源を必要としません.この時点で,電源源は,電源源の配置で,電源源をPOCに供給するように設定できます.試験箱UC930ではPOC電源範囲は4Vから18Vに設定できます.J5とJ6の位置は次の図に示されています.工場のデフォルト設定は,DC座席の5V出力です (クライアントモジュールの燃焼を避けるために)試験対象モジュールの実際の電源要件に応じて,使用前に適切なPOC電源を選択してください.この解読板のMAX9296チップは,外から4つの電源を供給する必要があります, 4つの電源は試験箱から電源を供給し,その試験箱では AFVCC と DVDD を AP端で 1.2V に固定し, AVDD を AP端で 1.8V に固定しなければならない.DOVDD は 1 の範囲で設定する必要があります..8-3.3V 必要に応じて,APに他の電圧設定がある場合は,無視してください.このチャネルの電圧設定が指定範囲を超えないようにする必要があります MAX9296チップの損傷を避けるために.
(3) インターフェースについて:このデコーダーボードは,テストボックス製品の標準MIPIインターフェースとドッキングするために2.54mmピッチ,二列44PINピンヘッダーインターフェースを予約しています.
(4) MAX9296について: 公式情報によると,max9296は理論的には様々なgmsl1/gmsl2シリアライザーとペアリングすることができ,異なるgmslシリアライザーとペアリングされた場合,異なるレジスタ パラメータ グループを設定する必要があります..
(5) DIPスイッチについて: ディコーダーボードのDIPスイッチは4対1DIPスイッチで,それぞれが独立したハードウェア設定を表します.各ハードウェア設定は,レジスタ設定操作の電源開始初期化のための特別な機能に対応します., DIPビットのうちの"つしか"ON"側へダイヤルできないとき,各DIPビットが設定された後,この設定が有効になるためには,デコーダーボードを再開する必要があります.
