起源の場所:
シェンゼン,中国
ブランド名:
Dothinkey
証明:
CE
モデル番号:
TP2860

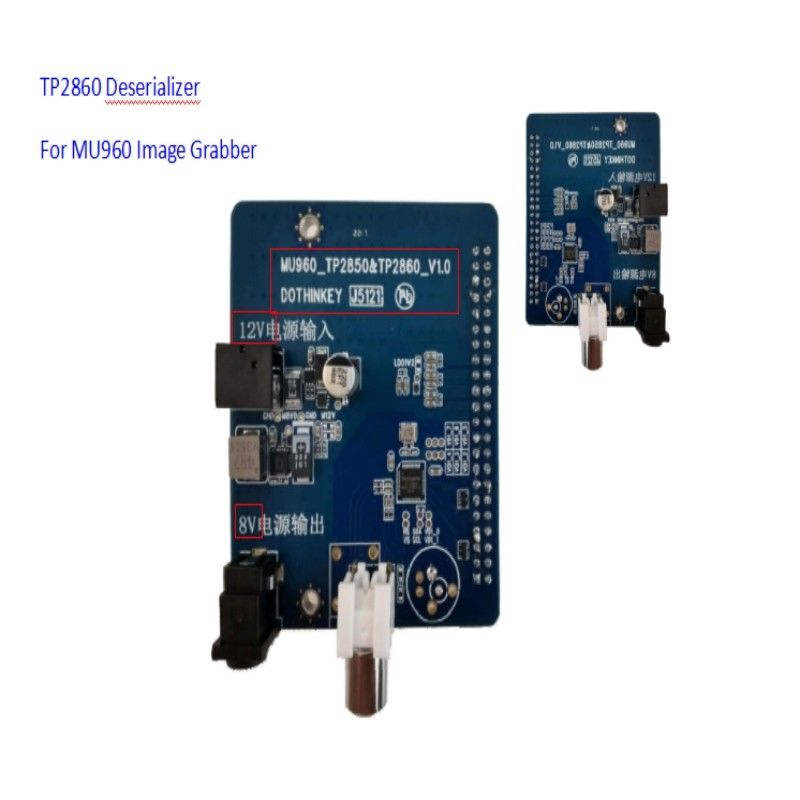

Dothinkey Deserializer TP2860 解読ボード イメージセンサーボード
1特徴:
a. 自動車モジュール解読ソリューションに適したAHD/TVI型モジュールの解読をサポートする.
MIPI信号出力,自動車モジュールの画像取得を達成するために画像アグレッバーMU960/UC930と組み合わせた.
2仕様:
|
電源 (DC電源モード) |
DC 12V/ 1A |
| 厚さ | 1.6mm ± 0.1mm |
| 広い | 60 ± 0.1mm |
| 長さ | 69mm ± 0.1mm |
| モジュールインターフェース | AHD,TVI,CVBS |
| AHDとTVI | 720P,960P,1080Pをサポートする |
| CVBS | サポート 720P, 960P |
| 標準 MIPI インターフェースの画像グレーバーをサポートする | |
| I2C速度 | 100KHz~400KHz |
| TP2860 IOレベル規格 | 1.8Vまたは3.3V (オプション) |
| サポートされる電源供給方法 | 8V |
3使用前に注意してください.
1) POC電源について:このデシリアライザーのPOC電源は,外部12V電源からDCソケットを通じて8Vの作業電圧に変換されます.だから,deserializerは,別の外部の12V/1A電源アダプタを必要とします..
2) デセリアライザーチップの電源について:このデセリアライザー上のTP2860チップは,3つの外部電源を必要とします.電源はDVDD,DOVDD,画像アグレイバーのAVDDDVDDは1.2V,DOVDDは1.8Vまたは3.3V,AVDDは3.3Vに設定する必要があります.すべての電圧設定が指定範囲を超えないことを確保する必要があります. TP2860チップを損傷しないために..
3) インターフェースに関して:このdeserializerは,画像グレーバーのための当社の標準MIPIインターフェースにマッチするために,2.54mmの距離,二列44PINピンインターフェースを予約,試験モジュールを接続するためのRCA同軸接続器.
4デセリアライザーボードのインターフェース説明:
