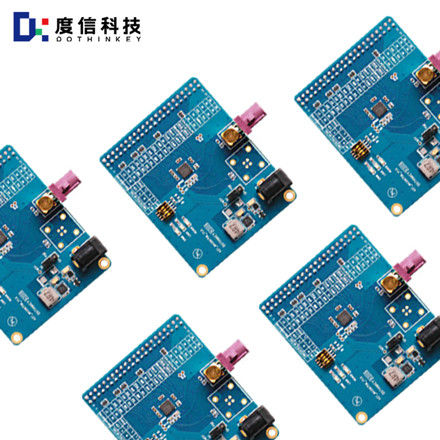

FpdリンクIII デセリアライザーA27_MAX96706

FpdリンクIII デセリアライザー A27_MAX96706

携帯電話のカメラモジュールの試験における産業用デシリアライザーボードの適用

1試験プロセスにおける重要な役割
プロトコル変換: 携帯電話カメラモジュール (例えばMIPI CSI-2 インターフェイス) は,テスト機器 (e) によって処理するためにDeserializerボードによってUSBまたはEthernet信号に変換する必要があります.例えば,DothinkeyのImage Grabber GQ4はD/C-PHYインターフェースをサポートし,光ファイバー通信を通じて4カメラのテストを同期することができます.
画像品質分析:DeserializerボードがRAWデータを表示可能な画像に変換した後,テストソフトウェア (例えばImatest) は解像度,ノイズ,歪みなどのパラメータを分析します.モジュールがISO 12233やISO 15739などの規格に適合していることを確認する..
プロトコル互換性の検証:新しいプロトコル (CPHY V3.0など) の場合,Deserializerボードは,モジュールとホスト間の通信安定性を検証する必要があります.Dothinkeyは,CPHY LRTEモードをサポートするためにFPGAファームウェアをアップグレードし,高周波LP信号による送信問題を解決しました.

2典型的なテストシナリオ
3Dカメラ試験:構造光またはToFモジュールでは,Deserializerボードはレーザー駆動信号 (例えばVP20 Image Grabberは,nAレベルの光電流測定と画像受信データをサポートし,3D画像の精度を保証します..
高解像度モジュールのテスト:例えば,8K解像度に対応するDeserializerボード (例えばRK3588産業コアボード) は,モジュールの帯域幅性能を確認するために,リアルタイムで4320Pビデオストリームを処理することができます.
マルチカメラコラボレーションテスト:デセリアライザーボードは,画像縫合またはステレオビジョンが適切に機能することを確保するために,複数のカメラからのデータを同期的に処理する必要があります.

3Dothinkey製品との統合
Image Grabber と統合された解読機能: Dothinkey の Image Grabber (例えば UC930) は,MIPI CSI-2 と DVP インターフェースの自動スイッチをサポートする組み込み FPGA と ASIC チップを持っています.USB3 で処理されたデータを出力する.0.
柔軟なプロトコル適応: Dothinkeyは,FPGAロジックをアップグレードすることによって,CPHY LRTEモードなどの新しい機能を異なるセンサーメーカーによるプロトコル要件に迅速に適応させる.

インダストリアルデセリアライザーボードは,プロトコル変換 (例えばMIPI CSI-2からUSB),データ解読 (例えばRAW から RGB) と信号最適化 (e騒音フィルタリングなど)

Dothinkeyやその他のベンダーが FPGA技術を使用して 柔軟なプロトコル適応を実現し 高解像度に対応します消費電子機器の大量生産のニーズを満たすための多カメラ共同テストデセリアライザーボードを選択する際には,対応するインターフェースを持つデセリアライザーボードを選択する必要があります.テストシナリオ (e) による帯域幅と処理能力3Dカメラ,8Kビデオ) とプロトコル要件 (CPHY LRTEなど)
