デセリアライザーボード ドシンキー製造

デセリアライザーボード ドシンキー製造

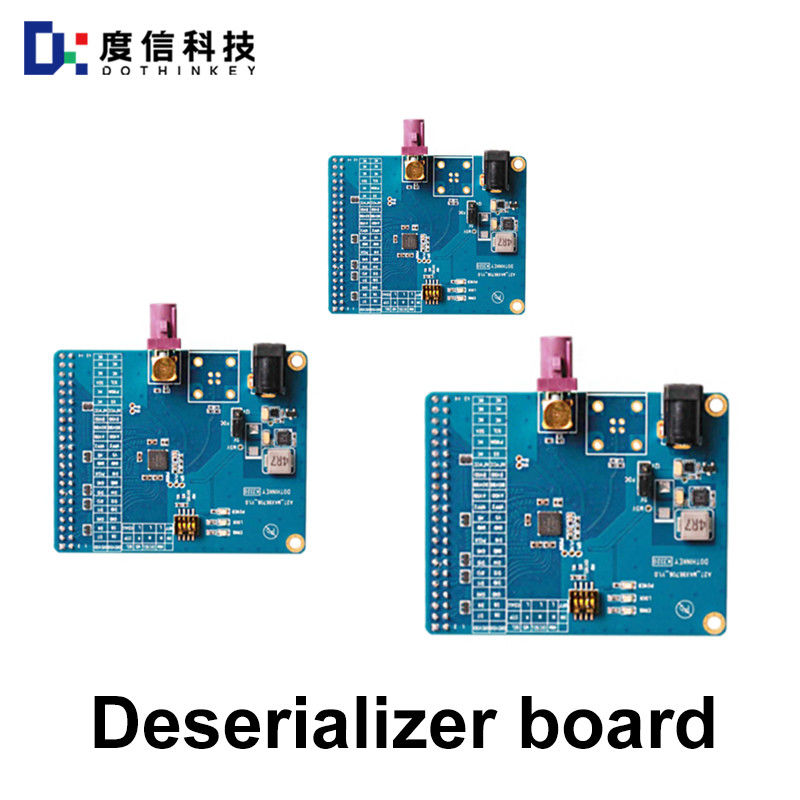

産業用デセリアライザーボードは信号処理装置で,主にセンサーやカメラからの生データ信号を解析可能な画像や制御コマンドに変換するために使用されます.機械ビジョンの分野で広く使用されている基本機能には,プロトコル変換 (例えばMIPI CSI-2,LVDS),データ解読 (例えばRAW画像,圧縮形式) と信号調節 (e下記は,技術原理,応用シナリオ,典型事例の説明です.
工業用デセリアライザーボードの技術原理と機能
1信号プロトコルの分析と変換
入力信号タイプ:デシリアライザーボードは通常,素画像データ (例えば,MIPI CSI-2のHSモード) を含む差分信号 (例えば,HSモード) や並行信号 (例えば,DVPインターフェース) を受信する.RAW形式) またはカメラモジュールからの制御コマンドの出力.
プロトコル処理:例えば,MIPI CSI-2 プロトコルでは,Deserializer ボードが層構造 (アプリケーション層,プロトコル層,物理層) を処理する必要があります.データパケット化/パケット化解消を含む,エラー修正 (例えば,CRC) とチャンネル管理. Dothinkeyのイメージグレーバーを例に挙げると,FPGAを通じてCPHY LRTEモードのサポートを実現しています.制限されたプロトコルバージョンのために画像を生成できないという問題を解決します.
出力インターフェース: 解読されたデータはUSB3経由でコンピュータまたはホストコンピュータに送信されます.0リアルタイム画像分析や保存をサポートするGigE VisionまたはHDMIインターフェース

2データの解読と画像処理
RAW画像解読:カメラモジュールから出力されるRAWデータ (Bayerフォーマットなど) を標準画像フォーマット (RGB,後に分析するためにDeserializerボードを通過します.例えば,DothinkeyのUC930 Image Grabberは高精度の電流検出 (最低10nA) をサポートし,USB3.0インターフェイスで処理されたデータを転送します.
圧縮形式処理:一部のDeserializerボードは,Hのリアルタイム解読をサポートする.264H.265 と他のビデオエンコーディングは,高解像度のビデオストリーム (例えば8Kモニタリング) を必要とするシナリオに適しています.

3シグナルコンディショニングと最適化
騒音フィルタリング: ハードウェア回路やデジタル信号処理 (DSP) アルゴリズムによって信号干渉を軽減し,画像品質を改善する.
タイムアライナメント:画像の誤ったアライナメントを避けるために,多チャンネルデータ (例えば,多カメラモジュール) の同期送信を確保する.
