起源の場所:
シェンゼン,中国
ブランド名:
Dothinkey
モデル番号:
A27_MAX96706

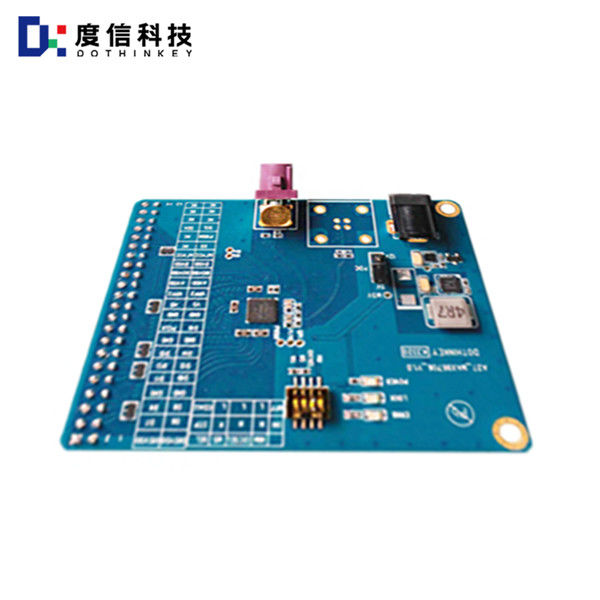

画像センサーボード A27_MAX96706
Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.
DVP信号の出力は?
DVP (Digital Video Port) は,パラレル出力モードの伝統的なセンサー出力インターフェイスで,DVPインターフェイスのデータビット幅は,CMOSレベル信号を使用して8ビット,10ビット,12ビットまたは16ビットであり,最大周波数は約96MHzです.最大周波数は約96MHzです
DVP インターフェイスの主なシグナルには,以下が含まれます.
PCLK (ピクセルクロック):ピクセルクロック,各クロックは1ピクセルデータに対応する.
HSYNC (Horizontal Synchronization): 各ラインのデータ送信を制御するために使用されるライン同期信号.
VSYNC (Vertical Synchronization):各フレームのデータ送信を制御するために使用されるフレーム同期信号.
データ:ピクセルデータ,正確なビット幅は,ISPやベースバンドのサポートに依存します.
DVP インターフェイスの特徴は以下の通りである.
パラレル出力:DVPは,より遅い帯域幅を備えた並行送信を使用する.
CMOSレベル信号:CMOSレベル信号は差分信号の代わりに使用されます.
実用的には,DVPインターフェースは,画像センサーと画像処理チップ (ISP) を接続するために一般的に使用されます.例えば,ISPチップは外部クロック入力 (MCLKまたはXCLK) を提供します.センサー内のPLLはPCLKを生成するために計算し,その周波数は画像の大きさ,フレームレート,解像度によって決定されます.
