起源の場所:
シェンゼン,中国
ブランド名:
Dothinkey
モデル番号:
A27_MAX96706
多機能デセリアライザーボード

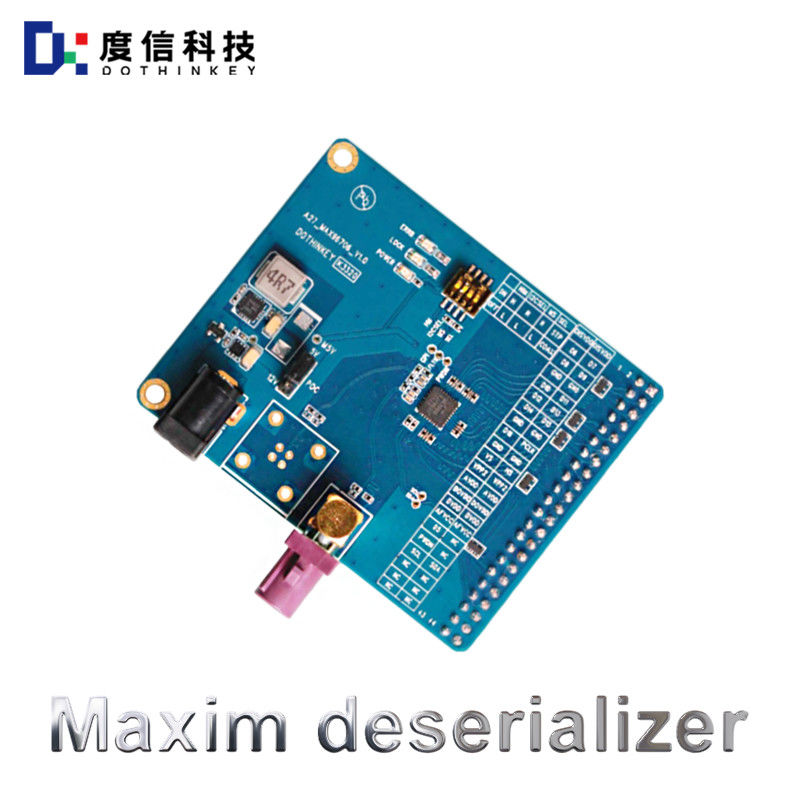

DothinkeyのA27 MAX96706 多機能デセリアライザーボード
使用前に読む必要があります.
このデセリアライザーボードは,POC電源に選択するためのSVと12Vの2つの電圧のみを提供します.工場のデフォルト設定はSV出力です試験中のモジュールの電圧要求に応じて適切な電源電圧を選択するには,利用前にジャンパーキャップを使用する必要があります.ジャンパーキャップの設定については,私たちと連絡してください.
デセリアライザーボードのチップ電源: MAX96706はこのデセリアライザーボードに外部電源 (IWDVDD,AVDD,DOVDD) を必要とします.三方向電源はイメージグラバーから供給する必要があります.DVDDとAVDDが AP端末に固定されなければならない1.8V DOVDDは,1.8-3.3Vの範囲に設定する必要があります.地図の動作では,電圧設定が規定された限界を超えないことを確認する必要があります.複数のチャネルの電圧設定複数の回路の電圧設定は MAX96706チップを損傷しないために指定範囲を超えてはならない.
インターフェースについて:このDeserializerボードは,DVPをサポートするMU960シリーズ製品との衝突に専念した2X22PIN DVPインターフェースを予約しました.
MAX96706の公式情報によると,MAX96706は原則として,MAX96705-MAX96711シリーズ化機とペアリングに使用されます.インタラクティブな操作を実装するために他のGMSLシリアライザーで使用することもできます使用前に注意すべきいくつかの制限があります.ユーザは,MAXMの同社の公式データシート要求事項とQAの公式ウェブサイトを注意深く遵守する必要があります.デザイン
デセリアライザーボードの DIP スイッチをセットするたびに,現在の設定が有効になるためにボードを再電源する必要があります.
